La fotogrametría y topografía realizada por drones es una tecnología que utiliza drones para capturar imágenes aéreas de un área. Estas imágenes se pueden utilizar para crear modelos 3D del área, medir distancias y áreas, y monitorear cambios en el tiempo. La fotogrametría y topografía realizada por drones se utiliza en una variedad de industrias, incluyendo la construcción, la agricultura, la minería y la seguridad pública.
Algunos de los beneficios de utilizar la fotogrametría y topografía realizada por drones son:
· Es más rápida y eficiente que los métodos tradicionales.
· Permite acceder a áreas que serían difíciles o imposibles de llegar a pie.
· Es más segura que los métodos tradicionales.
La fotogrametría y topografía realizada por drones es una tecnología emergente que tiene el potencial de revolucionar la forma en que se recopilan y analizan los datos.
Algunas de los trabajos o servicios de topografía que se realizan con drones son:
Fotogrametría

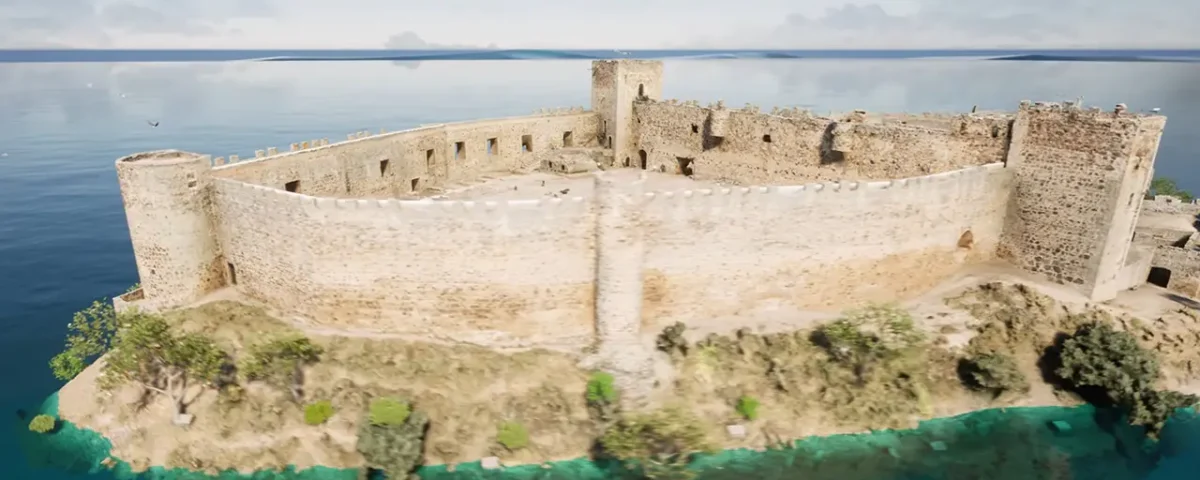

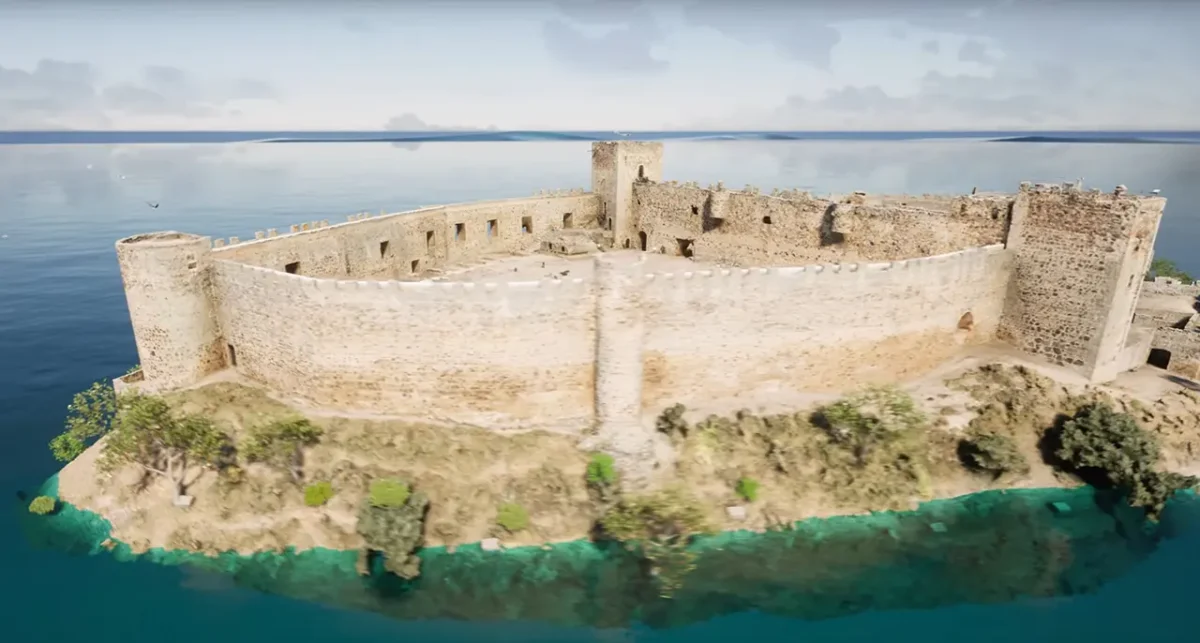

La fotogrametría es una antigua técnica que ha experimentado un renacimiento gracias al avance de tecnologías más rápidas y accesibles. Mediante la captura de imágenes de alta definición utilizando drones o cámaras a nivel del suelo, la fotogrametría permite la reconstrucción tridimensional de los objetos o escenas fotografiadas. Estos modelos tridimensionales se pueden utilizar en software de Diseño Asistido por Computación (CAD) o Building Information Modeling (BIM).
Esta tecnología es versátil y puede aplicarse a una amplia gama de objetos y escenarios, desde pequeñas estatuillas hasta infraestructuras y edificios completos, pasando por escarpas y inestabilidades hidrogeológicas, puentes, excavaciones arqueológicas, líneas eléctricas y nuevas carreteras, entre otros. La fotogrametría se ha convertido en una herramienta poderosa para el análisis y la documentación precisa de diversas situaciones en múltiples industrias, lo que permite una mejor planificación, diseño y gestión de proyectos.
Modelos de terreno digitales
Mediante el uso de drones, se pueden generar modelos digitales de terreno altamente precisos, como el DSM (Modelo Digital de Superficie), que representa tanto la superficie del terreno como los objetos presentes en ella, como edificios y árboles. También se pueden crear el DTM (Modelo Digital de Terreno), que es un modelo limpio del terreno que excluye los elementos superiores.
Estos levantamientos topográficos se utilizan para una comprensión inmediata de la configuración del terreno en función de su altitud. Son fundamentales para llevar a cabo valoraciones hidráulicas, diseñar sistemas de laminación, evaluar la seguridad de ubicaciones para nuevas construcciones u otros propósitos.
Los modelos digitales de terreno son herramientas altamente útiles para comprender los patrones de movimiento del agua en superficie, especialmente en situaciones de inundaciones, deslizamientos de tierra y otros eventos hidrológicos. Gracias a estos modelos, se pueden tomar decisiones informadas y realizar análisis detallados para mejorar la planificación y la gestión de proyectos en diversos contextos geográficos.
Modelos 3D
La representación tridimensional se puede visualizar a través de plataformas interactivas de visualización 3D o exportarse como nubes de puntos 3D para su posterior procesamiento en entornos de Diseño Asistido por Computación (CAD) y modelado de información de construcción (BIM). También es posible materializar estos modelos mediante la impresión 3D, creando, por ejemplo, prototipos físicos a escala.
Este sistema se destaca en situaciones en las que es necesario capturar datos de manera puntual y que no se pueden recrear posteriormente, como en excavaciones arqueológicas, escenas de accidentes de tráfico, deslizamientos de tierra y estructuras tecnológicas complejas. La restitución de modelos 3D también encuentra aplicaciones en arqueología, reconstrucción de accidentes automovilísticos, análisis geológico, evaluaciones sísmicas y estructurales, así como en la obtención de Certificados de Idoneidad Estática.
Estos modelos tridimensionales permiten un análisis minucioso y exhaustivo de los objetos y escenarios capturados, facilitando la investigación, la toma de decisiones informadas y el desarrollo de proyectos en diversas disciplinas técnicas y científicas
Ortofotos
Las ortofotos son imágenes aéreas o de satélites que han sido sometidas a correcciones geométricas para obtener una representación precisa y sin distorsiones de la superficie terrestre. Estas imágenes pueden ser capturadas desde una perspectiva cenital, ofreciendo una vista desde arriba para visualizar áreas urbanas, solares, cubiertas de edificios, parques y jardines, o desde una perspectiva oblicua, permitiendo obtener elevaciones precisas de edificios, taludes, rocas verticales y otras características.
Para asegurar su utilidad, las ortofotos deben ser georreferenciadas, es decir, proyectadas en la escala correcta y con coordenadas geográficas precisas. Dependiendo de la precisión requerida, estas imágenes pueden ser escaladas métricamente con alta precisión o georreferenciadas mediante coordenadas geográficas.
El método de georreferenciación utilizado dependerá del propósito específico de la levantamiento topográfico, y se seleccionará el enfoque más adecuado para garantizar una representación fiel y medible del terreno en cuestión. Las ortofotos son una herramienta valiosa en diversas aplicaciones, como cartografía, planificación urbana, gestión del territorio, análisis ambientales y estudios de ingeniería, entre otros.
Medición topográfica
La medición topográfica mediante el uso de drones (UAS) es una técnica que permite volar y reconstruir áreas extensas, como canteras, acantilados, riberas de ríos, arroyos, paredes rocosas,…
Para lograr levantamientos confiables y precisos con drones, es esencial contar con un equipo profesional de alta calidad, una cámara adecuada y experiencia técnica en el manejo de la tecnología.
Además, es fundamental apoyar el levantamiento mediante drones con una base topográfica detallada, utilizando puntos de control en el sitio (GCP) o puntos geométricamente levantados con estaciones totales topográficas o sistemas GPS, que actúan como referencia para la georreferenciación del relieve y nos garantizan un resultado óptimo.
El uso de drones para el levantamiento nos permite obtener una nube de puntos densa, que se asemeja a realizar un muestreado de miles de puntos con un sistema GPS. Esta nube de puntos se convierte en el punto de partida para realizar cualquier elaboración topográfica posterior.
Levantamiento de infraestructuras o edificios
Otra de las utilidades de los drones en la topografía, son los levantamientos de infraestructuras o edificios utilizando técnicas avanzadas como fotogrametría o escáneres láser.
A través de la fotogrametría, obtenemos un modelo 3D que representa el relieve geométrico con gran detalle, mientras que también podemos examinar el relieve material para detectar cualquier anomalía como grietas, desprendimientos y puntos críticos.
Además, contamos con la capacidad de realizar un control termográfico para respaldar y complementar los datos recopilados.
Por lo que un levantamiento se puede enfocar en la verificación estructural de una construcción o estructura, mediante el uso de métodos avanzados que nos permiten proporcionar información detallada y valiosa para garantizar la integridad y seguridad de las infraestructuras o edificios bajo estudio.
Relieve de fachadas
El levantamiento de fachadas es una tarea compleja que involucra desafíos como posiciones de difícil acceso, alturas significativas, simetrías irregulares y zonas potencialmente inseguras. Desde el punto de vista del enfoque técnico, se ofrecen soluciones para el levantamiento preciso de fachadas y elevaciones en proyectos de renovación, reurbanización o la mejora energética de edificios.
En caso de requerirse una precisión aún mayor, se puede integrar el levantamiento fotogramétrico con el uso de escáneres láser o LiDAR. Este soporte topográfico extra, unido a la experiencia de los topógrafos capacitados, son quienes utilizan herramientas como GPS, estaciones totales y estaciones láser según las necesidades específicas del proyecto.
Un beneficio adicional de la fotogrametría en el levantamiento de fachadas es la capacidad de obtener información detallada sobre los materiales utilizados y posibles deterioros. Esto es especialmente relevante en edificios históricos o protegidos, donde requiere técnicas no invasivas, con un análisis minucioso de las superficies, su estructura y los materiales empleados. Esta técnica de restitución fotogramétrica permite apreciar y documentar estos aspectos de manera exhaustiva, proporcionando un valioso respaldo para la conservación y restauración del patrimonio arquitectónico.
